Montaż chip tuning boxa krok po kroku: Zrób to sam i zyskaj moc!

Samodzielny montaż chip tuning boxa to zadanie, które wielu entuzjastów motoryzacji rozważa, aby w prosty sposób zwiększyć moc i moment obrotowy swojego samochodu. W tym przewodniku pokażę Ci krok po kroku, jak bezpiecznie i prawidłowo przeprowadzić instalację, minimalizując ryzyko błędów i potencjalnych problemów.

Zanim zaczniesz: kluczowe informacje o montażu power boxa

Zacznijmy od podstaw. Chip box, często nazywany również power boxem, to zewnętrzne urządzenie, które wpina się w instalację elektryczną silnika. Jego głównym zadaniem jest modyfikowanie sygnałów z czujników, zanim trafią one do głównego sterownika silnika (ECU). W przeciwieństwie do tradycyjnego chiptuningu, który ingeruje bezpośrednio w oprogramowanie ECU, chip box nie zmienia trwale fabrycznych ustawień. Dzięki "oszukiwaniu" komputera silnika, na przykład poprzez zmianę odczytów ciśnienia paliwa czy ciśnienia doładowania, możliwe jest uzyskanie wzrostu mocy i momentu obrotowego. Najczęściej instalacja polega na wpięciu boxa w czujnik ciśnienia na listwie paliwowej w silnikach Diesla Common Rail lub w czujnik ciśnienia doładowania (MAP sensor) w silnikach benzynowych z turbodoładowaniem, wykorzystując dedykowane wtyczki typu "plug & play".

Niestety, nieprawidłowy montaż lub użycie niskiej jakości urządzenia może prowadzić do szeregu problemów. Z mojego doświadczenia wiem, że najczęstsze ryzyka to:

• Błędne podłączenie wtyczek lub wpięcie boxa do niewłaściwego czujnika, co może skutkować nieprawidłową pracą silnika.
• Uruchomienie kontrolki "check engine", często spowodowane zbyt agresywnymi ustawieniami boxa lub jego niską jakością, co prowadzi do błędów w systemie diagnostycznym.
• Przejście silnika w tryb awaryjny, co ogranicza jego moc i chroni przed dalszymi uszkodzeniami, również wynikające z nieprawidłowych sygnałów.
• Niestabilna praca silnika, szarpanie, nierówne obroty, a nawet dymienie, które świadczą o nieprawidłowej mieszance paliwowo-powietrznej.

Warto również pamiętać o kwestii gwarancji producenta samochodu. Montaż chip boxa jest przez większość producentów traktowany jako nieautoryzowana modyfikacja. Oznacza to, że w przypadku awarii silnika lub jego osprzętu, producent może odmówić uznania gwarancji. Jeśli Twój samochód jest jeszcze na gwarancji, zalecam demontaż urządzenia przed każdą wizytą w autoryzowanym serwisie (ASO), aby uniknąć potencjalnych problemów.

Przygotowanie do instalacji: zbierz niezbędne narzędzia i wiedzę

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie potrzebne narzędzia. W większości przypadków montaż chip boxa nie wymaga specjalistycznego sprzętu, ale podstawowy zestaw jest niezbędny:

• Podstawowy zestaw kluczy (nasadowych lub płaskich), często w rozmiarach 10, 13, 17, do demontażu osłon silnika lub innych elementów.
• Śrubokręt (krzyżakowy lub płaski), jeśli są jakieś mocowania do odkręcenia.
• Opaski zaciskowe (popularne "trytytki") są kluczowe do bezpiecznego przymocowania boxa i jego okablowania.
• Latarka czołowa lub ręczna przyda się do oświetlenia trudno dostępnych miejsc w komorze silnika.
• Czysta szmatka lub ręczniki papierowe.

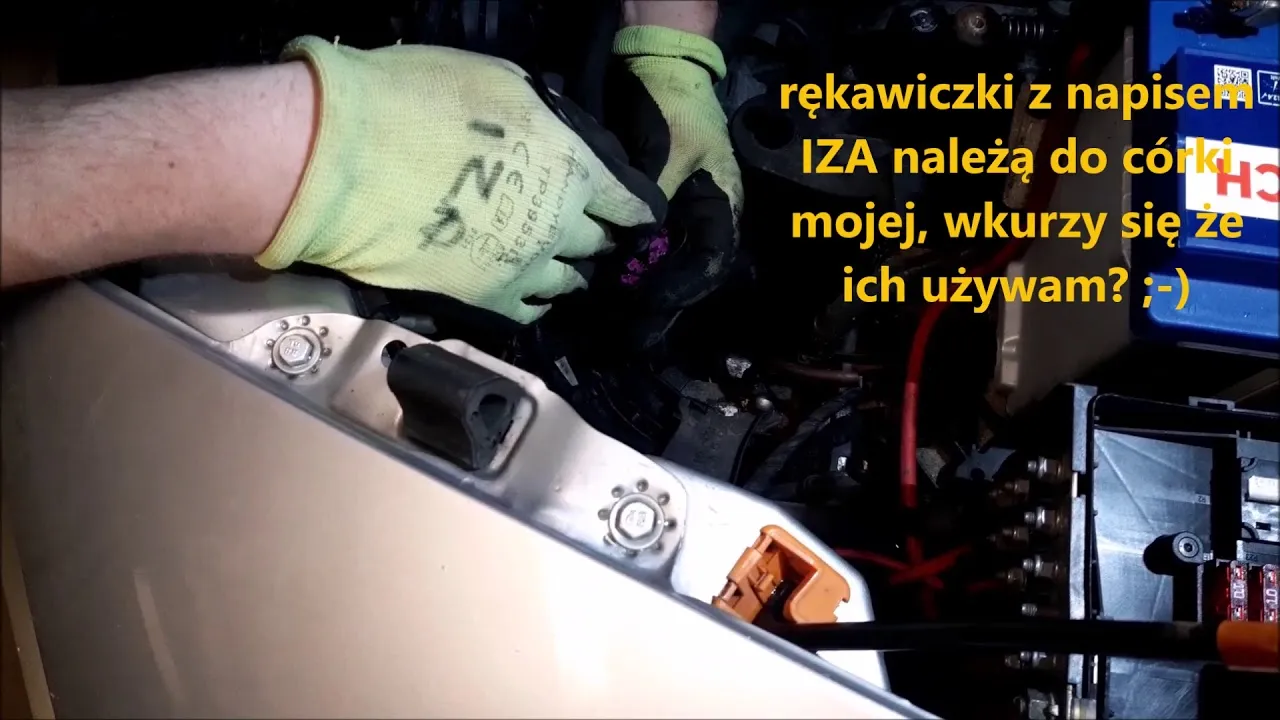

Kluczowe jest również zlokalizowanie odpowiednich czujników w Twoim samochodzie. W silnikach Diesla Common Rail będziesz szukać listwy wtryskowej i wpiętego w nią czujnika ciśnienia paliwa. W doładowanych silnikach benzynowych celem jest czujnik ciśnienia doładowania (MAP sensor), który często znajduje się na rurze między intercoolerem a przepustnicą. Pamiętaj, że lokalizacja tych elementów jest specyficzna dla każdego modelu silnika, dlatego warto wcześniej zapoznać się z instrukcją obsługi pojazdu lub poszukać schematów w internecie.

Jeszcze raz przypominam: zawsze odłącz akumulator przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej samochodu. Dodatkowo, upewnij się, że silnik jest całkowicie zimny. To nie tylko kwestia bezpieczeństwa, ale także pozwala na prawidłowe "zaadaptowanie się" sterownika silnika do nowego urządzenia po ponownym podłączeniu zasilania.

Montaż krok po kroku: silnik Diesla Common Rail

W silnikach Diesla z systemem Common Rail, głównym punktem, w który wpinamy chip box, jest czujnik ciśnienia paliwa na listwie wtryskowej. Listwa wtryskowa to metalowa rura, do której podłączone są przewody paliwowe prowadzące do wtryskiwaczy. Czujnik ciśnienia zazwyczaj znajduje się na jednym z końców tej listwy i jest do niego podłączona mała wtyczka elektryczna. Jego lokalizacja może się różnić w zależności od modelu samochodu, ale zazwyczaj jest dość łatwo dostępny.

Oto jak prawidłowo wpiąć chip box:

1. Odłącz akumulator: To absolutna podstawa. Odłącz ujemną klemę akumulatora, aby zapobiec przypadkowemu zwarciu.
2. Zlokalizuj czujnik ciśnienia paliwa: Znajdź listwę wtryskową i czujnik ciśnienia paliwa.
3. Odłącz fabryczną wtyczkę: Delikatnie naciśnij zatrzask i odepnij fabryczną wtyczkę od czujnika ciśnienia.
4. Wepnij wiązkę chip boxa: Podłącz jedną z dedykowanych wtyczek chip boxa do czujnika ciśnienia, a drugą wtyczkę wiązki chip boxa do fabrycznej wtyczki, którą przed chwilą odpiąłeś. Powinno to być proste połączenie "plug & play", gdzie wtyczki pasują tylko w jeden sposób.
5. Sprawdź połączenia: Upewnij się, że wszystkie wtyczki są solidnie i prawidłowo wpięte, a zatrzaski zablokowane.

Po wpięciu wiązki, musisz bezpiecznie umieścić moduł chip boxa i jego okablowanie w komorze silnika. Pamiętaj o kilku ważnych wskazówkach:

• Unikaj źródeł ciepła: Moduł nie powinien być umieszczony bezpośrednio na silniku, turbosprężarce czy innych elementach, które nagrzewają się do wysokich temperatur.
• Chroń przed wilgocią: Wybierz miejsce, które jest możliwie najlepiej osłonięte przed wodą i wilgocią.
• Z dala od ruchomych części: Upewnij się, że okablowanie i sam box nie będą kolidować z paskami, wentylatorami czy innymi ruchomymi elementami silnika.
• Użyj opasek zaciskowych: Solidnie przymocuj moduł i okablowanie za pomocą opasek zaciskowych do stabilnych elementów w komorze silnika. Zapobiegnie to ich przemieszczaniu się i uszkodzeniom podczas jazdy.

Montaż krok po kroku: silnik benzynowy z turbodoładowaniem

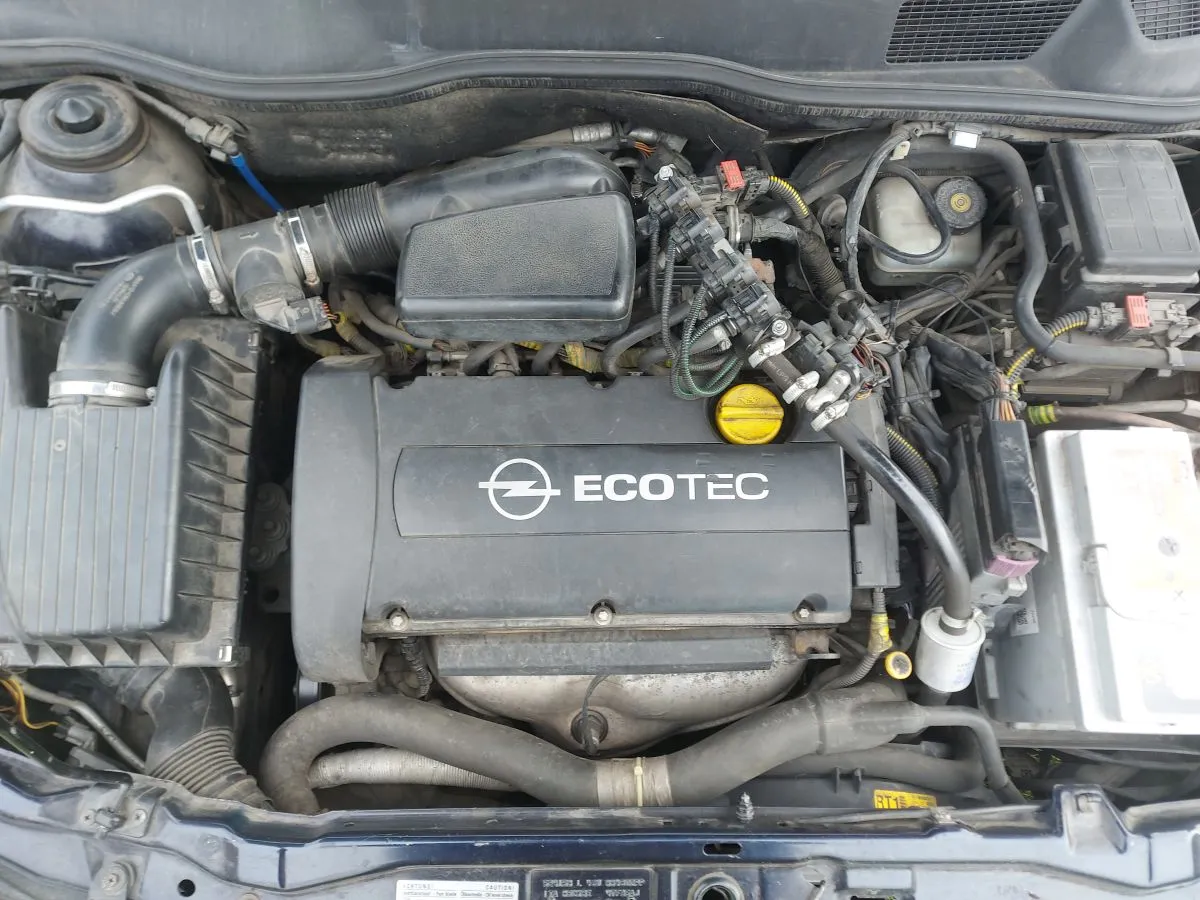

W silnikach benzynowych wyposażonych w turbodoładowanie, głównym celem montażu chip boxa jest zazwyczaj czujnik ciśnienia doładowania, znany również jako MAP Sensor (Manifold Absolute Pressure Sensor). Ten czujnik mierzy ciśnienie powietrza w kolektorze dolotowym i jest kluczowy dla sterowania pracą silnika. Zazwyczaj znajdziesz go na rurze prowadzącej od intercoolera do przepustnicy lub bezpośrednio na kolektorze dolotowym. Jego lokalizacja jest często specyficzna dla danego modelu silnika, więc warto wcześniej sprawdzić schematy lub instrukcję.

Procedura wpięcia wiązki chip boxa w czujnik ciśnienia doładowania wygląda następująco:

1. Odłącz akumulator: Zawsze zaczynaj od odłączenia ujemnej klemy akumulatora, aby zapewnić bezpieczeństwo.
2. Zlokalizuj czujnik ciśnienia doładowania: Znajdź MAP sensor w układzie dolotowym Twojego silnika.
3. Odłącz fabryczną wtyczkę: Delikatnie odepnij fabryczną wtyczkę elektryczną od czujnika ciśnienia doładowania.
4. Wepnij wiązkę chip boxa: Podłącz jedną z dedykowanych wtyczek z wiązki chip boxa do czujnika, a drugą wtyczkę wiązki do fabrycznej wtyczki, którą przed chwilą odpiąłeś. Upewnij się, że połączenia są pewne i zatrzaski prawidłowo zablokowane.
5. Sprawdź połączenia: Upewnij się, że wszystkie wtyczki są solidnie i prawidłowo wpięte, a zatrzaski zablokowane.

Po podłączeniu wiązki, kluczowe jest bezpieczne i stabilne zamocowanie modułu chip boxa w komorze silnika. Tak jak w przypadku Diesla, unikaj miejsc narażonych na ekstremalne temperatury (np. bezpośrednio na kolektorze wydechowym czy turbosprężarce) oraz wilgoć. Upewnij się, że box i jego okablowanie są z dala od wszelkich ruchomych części silnika, takich jak paski, wentylatory czy elementy układu kierowniczego. Użyj solidnych opasek zaciskowych, aby przymocować moduł do stabilnych elementów konstrukcyjnych, zapobiegając jego przemieszczaniu się i potencjalnym uszkodzeniom.

Pierwsze uruchomienie i testy: jak sprawdzić poprawność działania?

Po zakończeniu montażu i upewnieniu się, że wszystko jest solidnie zamocowane, możesz przystąpić do pierwszego uruchomienia silnika. To kluczowy moment, aby sprawdzić poprawność instalacji.

1. Ponownie podłącz akumulator: Podłącz ujemną klemę akumulatora. W niektórych samochodach może być konieczne odczekanie kilku minut po podłączeniu, zanim uruchomisz silnik, aby elektronika mogła się zresetować.
2. Uruchom silnik na postoju: Włącz zapłon i uruchom silnik. Pozwól mu pracować na wolnych obrotach przez kilka minut.
3. Obserwuj pracę silnika: Zwróć uwagę na wszelkie nieprawidłowości: nierówne obroty, dziwne dźwięki, dymienie z wydechu. Sprawdź, czy na desce rozdzielczej nie zaświeciła się żadna kontrolka (np. "check engine"). Jeśli wszystko wydaje się normalne, możesz przejść do jazdy testowej.

Pierwsza jazda testowa jest równie ważna. Podczas niej zwróć uwagę na:

• Płynność przyspieszania: Czy samochód przyspiesza płynnie, bez szarpnięć?
• Reakcja na gaz: Czy silnik reaguje na wciśnięcie pedału gazu tak, jak tego oczekujesz?
• Działanie na różnych obrotach: Sprawdź, jak silnik zachowuje się w całym zakresie obrotów, zarówno przy niskich, jak i wysokich prędkościach.
• Brak niepokojących objawów: Upewnij się, że nie pojawiają się żadne nowe kontrolki na desce rozdzielczej, nie ma dziwnych zapachów ani dźwięków.

Niektóre modele chip boxów oferują możliwość dostrajania i regulacji mocy za pomocą przełączników lub aplikacji mobilnej. Jeśli Twój box ma taką funkcję, zacznij od najniższych ustawień, a następnie stopniowo zwiększaj moc, obserwując reakcję samochodu. To pozwala na bezpieczne znalezienie optymalnych parametrów dla Twojego silnika.

Coś poszło nie tak? Rozwiązywanie najczęstszych problemów po montażu

Nawet przy największej staranności, czasami po montażu chip boxa mogą pojawić się problemy. Najczęstszym z nich jest zaświecenie się kontrolki "check engine". Może to być spowodowane zbyt agresywnymi ustawieniami boxa, które wykraczają poza tolerancje fabrycznego sterownika, lub po prostu błędnym podłączeniem wtyczek. W takiej sytuacji pierwszym krokiem jest sprawdzenie wszystkich połączeń upewnij się, że wtyczki są solidnie wpięte i nie ma luzów. Jeśli box ma regulację, spróbuj zmniejszyć jego ustawienia mocy. Jeśli to nie pomoże, rozważ demontaż boxa i sprawdzenie, czy problem ustępuje. Jeśli tak, problem leży w urządzeniu lub jego ustawieniach.

Innym poważnym problemem jest wejście silnika w tryb awaryjny. Dzieje się tak, gdy sterownik silnika wykryje poważne nieprawidłowości w pracy, np. zbyt wysokie ciśnienie doładowania lub ciśnienie paliwa, które odbiega od normy. W trybie awaryjnym moc silnika jest drastycznie ograniczona, aby zapobiec uszkodzeniom. W takiej sytuacji należy jak najszybciej zatrzymać samochód w bezpiecznym miejscu, wyłączyć silnik, odczekać chwilę i spróbować ponownie go uruchomić. Jeśli problem powraca, konieczny jest demontaż chip boxa i sprawdzenie, czy silnik wraca do normalnej pracy. Może być również konieczne użycie testera diagnostycznego do odczytania kodów błędów.

Demontaż chip boxa: jak przywrócić ustawienia fabryczne?

Istnieje kilka sytuacji, w których demontaż chip boxa jest zalecany lub wręcz konieczny:

• Przed wizytą w autoryzowanym serwisie (ASO): Aby uniknąć utraty gwarancji lub problemów z diagnostyką.
• Przed sprzedażą samochodu: Wielu kupujących preferuje samochody w fabrycznej konfiguracji.
• W przypadku problemów z działaniem: Jeśli chip box powoduje niestabilną pracę silnika, błędy lub tryb awaryjny.
• Przed badaniem technicznym: Chociaż zazwyczaj chip box nie wpływa na wyniki badań, jego demontaż może być wskazany w niektórych przypadkach.

Procedura demontażu chip boxa jest w zasadzie odwróceniem procesu montażu i jest równie prosta:

1. Odłącz akumulator: Zawsze zacznij od odłączenia ujemnej klemy akumulatora, aby zapewnić bezpieczeństwo.
2. Zlokalizuj moduł chip boxa: Znajdź miejsce, w którym zamocowałeś box i jego okablowanie.
3. Odetnij opaski zaciskowe: Delikatnie odetnij wszystkie opaski zaciskowe, które mocują moduł i wiązkę.
4. Odłącz wtyczki: Odepnij wtyczki wiązki chip boxa od czujnika (ciśnienia paliwa lub doładowania) oraz od fabrycznej wtyczki samochodu.
5. Podłącz fabryczną wtyczkę: Wepnij fabryczną wtyczkę samochodu bezpośrednio do czujnika, przywracając oryginalne połączenie. Upewnij się, że jest ona solidnie zablokowana.
6. Usuń box i wiązkę: Wyjmij moduł chip boxa i całą jego wiązkę z komory silnika.
7. Ponownie podłącz akumulator: Podłącz ujemną klemę akumulatora.
8. Uruchom silnik: Uruchom silnik i sprawdź, czy wszystko działa poprawnie, a na desce rozdzielczej nie ma żadnych błędów.
