Jak zmierzyć rozstaw otworów w feldze? Poradnik krok po kroku

Ten artykuł to praktyczny poradnik, który krok po kroku wyjaśni, jak samodzielnie zmierzyć rozstaw otworów w feldze, co jest kluczowe dla bezpieczeństwa i prawidłowego montażu kół w Twoim samochodzie. Z mojej perspektywy, jako eksperta, mogę śmiało powiedzieć, że precyzja w tym aspekcie to podstawa.

Co to jest rozstaw otworów (PCD) i dlaczego nie możesz go zignorować?

Rozstaw otworów w feldze, znany w branży jako PCD (Pitch Circle Diameter), to jeden z najważniejszych parametrów, który musisz znać, dobierając nowe felgi do swojego samochodu. Składa się on z dwóch wartości: liczby otworów montażowych oraz średnicy okręgu, na którym te otwory są równomiernie rozmieszczone. Przykładowo, oznaczenie 5x112 oznacza, że felga ma 5 otworów, a ich środki leżą na okręgu o średnicy 112 milimetrów. Dlaczego to takie ważne? Ponieważ PCD decyduje o tym, czy felga w ogóle będzie pasować do piasty Twojego samochodu. Ignorowanie tego parametru to proszenie się o kłopoty.

Tragiczne skutki pomyłki jak zły dobór rozstawu zagraża Twojemu bezpieczeństwu na drodze?

Zapewniam Cię, że błędny dobór rozstawu otworów to nie tylko kwestia estetyki czy trudności z montażem. To przede wszystkim poważne zagrożenie dla Twojego bezpieczeństwa. Jeśli rozstaw felgi nie jest idealnie dopasowany do piasty, śruby montażowe nie będą równomiernie obciążać felgi. To prowadzi do niebezpiecznych naprężeń, które z czasem mogą osłabić konstrukcję felgi lub śrub. W konsekwencji możesz doświadczyć nieprzyjemnych wibracji podczas jazdy, a w skrajnych przypadkach, co niestety się zdarza, nawet urwania koła w trakcie podróży. Nikt z nas nie chciałby znaleźć się w takiej sytuacji, dlatego precyzja jest tutaj kluczowa.

Gdzie szukać oznaczeń na feldze, zanim sięgniesz po miarkę?

Zanim zaczniesz mierzyć, zawsze warto poszukać gotowych oznaczeń. Wielu producentów felg, w tym ja, umieszcza parametry, takie jak PCD, bezpośrednio na feldze. Najczęściej znajdziesz je na wewnętrznej stronie ramion felgi lub w okolicy otworu centralnego. Oznaczenie ma zazwyczaj format "5x112". Niestety, nie zawsze jest to regułą czasem oznaczeń brakuje, są nieczytelne lub po prostu zatarte przez lata użytkowania. Wtedy musisz poszukać informacji w innych źródłach:

• W instrukcji obsługi Twojego pojazdu.
• W specjalistycznych katalogach felg i opon.
• W internetowych bazach danych, które gromadzą informacje o fabrycznych parametrach kół dla konkretnych modeli samochodów.
• W specjalistycznym sklepie z felgami, gdzie doświadczeni sprzedawcy z pewnością Ci pomogą.

Dopiero gdy te metody zawiodą, sięgnij po narzędzia i przystąp do samodzielnego pomiaru.

Niezbędne narzędzia do pomiaru rozstawu otworów w feldze

Suwmiarka Twój najlepszy przyjaciel w mierzeniu felg

Jeśli chodzi o precyzyjny pomiar rozstawu otworów, suwmiarka jest absolutnie niezbędna. Niezależnie od tego, czy wybierzesz tradycyjną suwmiarkę analogową, czy nowoczesną elektroniczną z cyfrowym wyświetlaczem, to narzędzie zapewni Ci dokładność, której nie uzyskasz zwykłą miarką. Jej szczęki pozwalają na dokładne zmierzenie odległości między krawędziami otworów, co jest kluczowe dla prawidłowego odczytu PCD. W mojej pracy zawsze mam pod ręką dobrą suwmiarkę to podstawa.

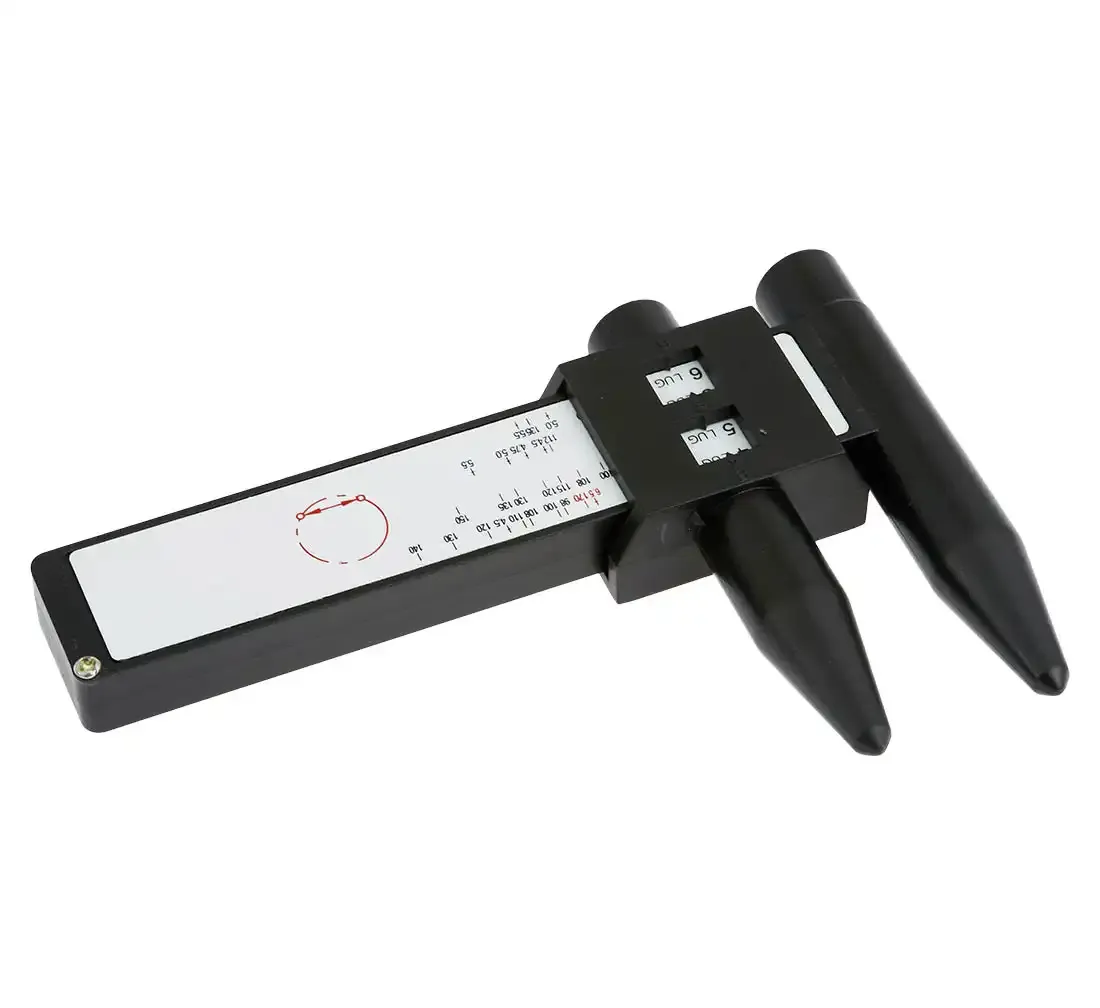

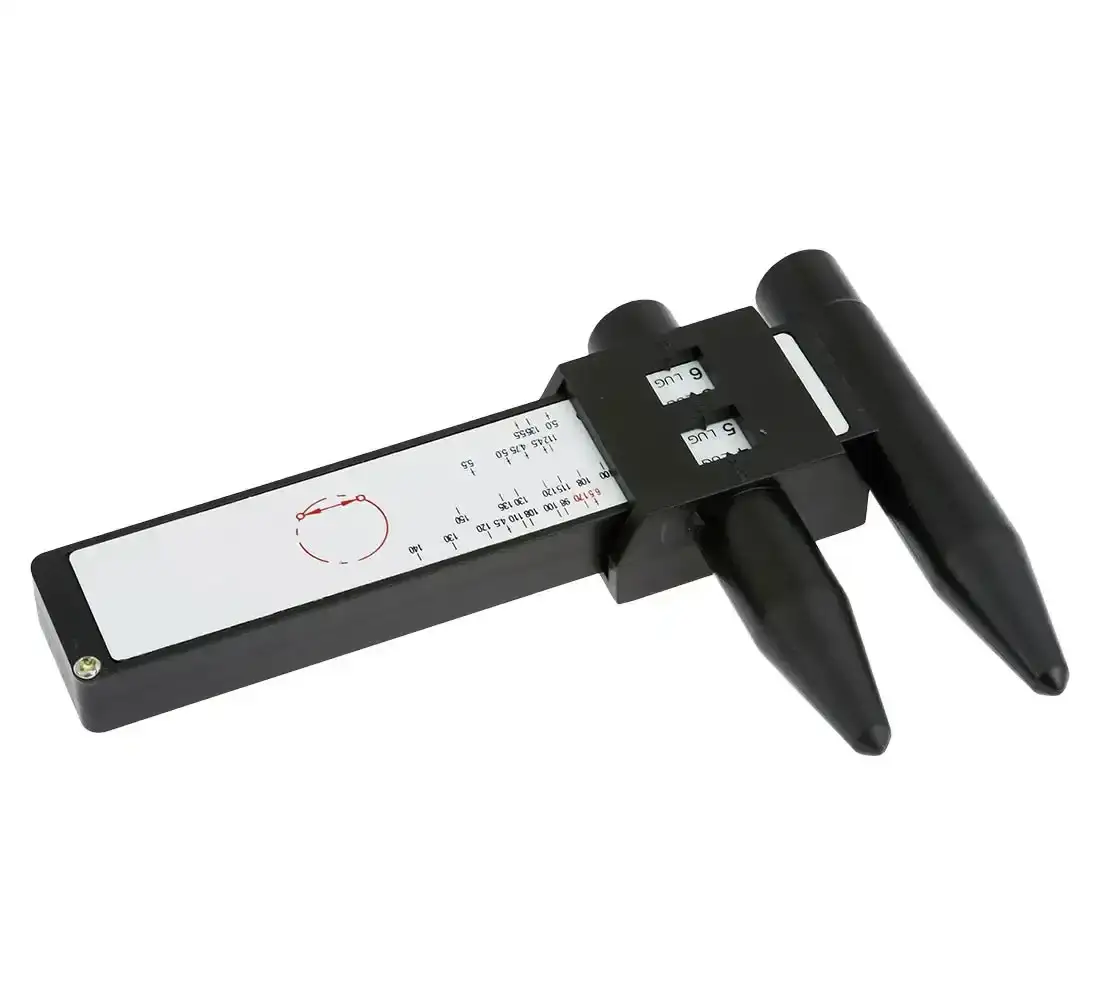

Specjalistyczne miarki do PCD: Kiedy warto w nie zainwestować?

Oprócz standardowej suwmiarki, na rynku dostępne są również specjalistyczne miarki do rozstawu śrub. To narzędzia zaprojektowane specjalnie do tego celu, które znacznie ułatwiają i przyspieszają pomiar, zwłaszcza w przypadku felg z nieparzystą liczbą otworów (np. 5-otworowych), gdzie pomiar jest bardziej skomplikowany. Jeśli często zajmujesz się doborem felg lub po prostu chcesz mieć pewność, że pomiar będzie maksymalnie prosty i szybki, inwestycja w taką miarkę może być bardzo opłacalna.

Czy zwykła linijka wystarczy? Alternatywne metody i ich dokładność

Często pytacie, czy do pomiaru rozstawu otworów wystarczy zwykła linijka. Odpowiedź brzmi: nie, jeśli zależy Ci na precyzji. Zwykła linijka może dać jedynie przybliżony wynik, a jak już wspomniałem, nawet minimalne odchylenia mogą mieć poważne konsekwencje. Dokładność pomiaru jest tu kluczowa, a linijka po prostu nie jest w stanie jej zapewnić. Zawsze zalecam użycie suwmiarki, aby uniknąć błędów i niepotrzebnych ryzyk.

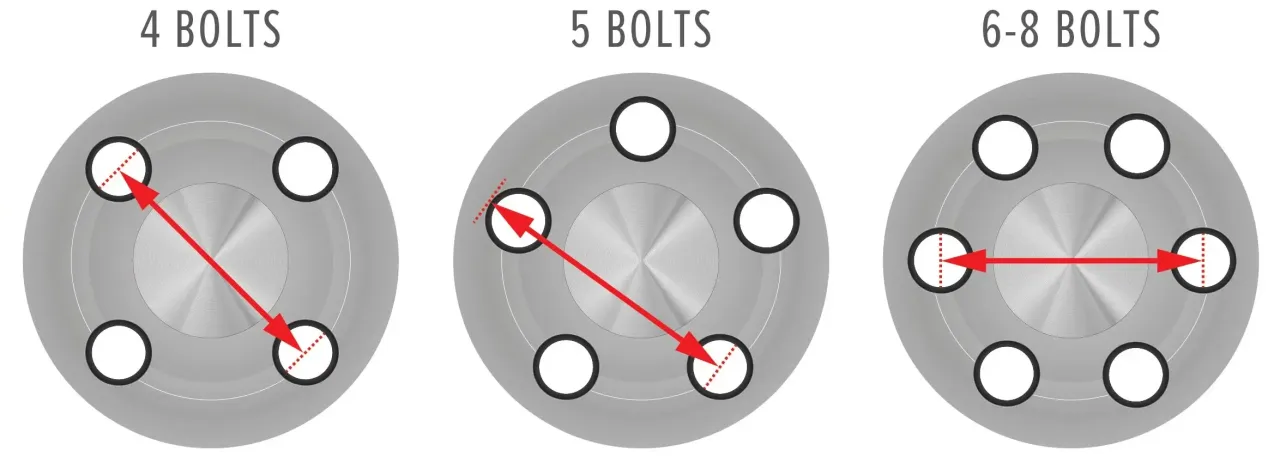

Jak zmierzyć rozstaw otworów w felgach z parzystą liczbą śrub (4 i 6)?

Pomiar rozstawu otworów w felgach z parzystą liczbą śrub, takich jak 4 czy 6, jest stosunkowo prosty. Wynika to z faktu, że otwory leżą naprzeciwko siebie, co ułatwia dokładny pomiar. Oto jak to zrobić krok po kroku:

1. Przygotuj felgę: Upewnij się, że felga jest czysta i stabilnie leży na płaskiej powierzchni.
2. Zlokalizuj przeciwległe otwory: Wybierz dwa otwory, które leżą dokładnie naprzeciwko siebie.
3. Metoda "od środka do środka": Użyj suwmiarki, aby zmierzyć odległość między środkami tych dwóch przeciwległych otworów. Staraj się być jak najbardziej precyzyjny.
4. Metoda "od krawędzi do krawędzi" (bardziej precyzyjna): To moja preferowana metoda. Zmierz odległość od wewnętrznej krawędzi jednego otworu do zewnętrznej krawędzi otworu leżącego naprzeciwko. Dzięki temu eliminujesz błąd wynikający z niedokładnego celowania w środek otworu.
5. Odczytaj wynik: Wynik, podany w milimetrach, to druga wartość parametru PCD. Na przykład, jeśli masz 4 otwory i zmierzona odległość wynosi 100 mm, Twój rozstaw to 4x100.

Praktyczny przykład: Mierzymy popularny rozstaw 4x100 mm

Weźmy na przykład felgę z 4 otworami, którą często spotykamy w starszych modelach Opla czy VW. Aby zmierzyć jej rozstaw, ustaw suwmiarkę i zmierz odległość od wewnętrznej krawędzi jednego otworu na śrubę do zewnętrznej krawędzi otworu leżącego dokładnie naprzeciwko. Jeśli suwmiarka wskaże 100 milimetrów, oznacza to, że rozstaw otworów w tej feldze wynosi 4x100 mm. To bardzo prosty i skuteczny sposób na uzyskanie precyzyjnego wyniku.

Precyzyjny pomiar felg z 5 otworami metody i wskazówki

Pomiar rozstawu otworów w felgach z nieparzystą liczbą śrub, najczęściej 5, jest nieco bardziej złożony niż w przypadku felg z parzystą liczbą otworów. Wynika to z faktu, że otwory nie leżą naprzeciwko siebie, co uniemożliwia bezpośredni pomiar. Istnieją jednak sprawdzone metody, które pozwalają na dokładne określenie PCD.

Metoda 1: Pomiar oparty na wzorze

Ta metoda wymaga zmierzenia trzech wartości i podstawienia ich do prostego wzoru:

1. Zmierz średnicę otworu centralnego (A): Użyj suwmiarki, aby dokładnie zmierzyć średnicę otworu znajdującego się w środku felgi.
2. Zmierz średnicę otworu na śrubę (B): Zmierz średnicę jednego z otworów montażowych.
3. Zmierz odległość od krawędzi otworu centralnego do krawędzi otworu na śrubę (C): To najtrudniejszy pomiar. Zmierz odległość od zewnętrznej krawędzi otworu centralnego do wewnętrznej krawędzi jednego z otworów na śrubę.
4. Zastosuj wzór: Po uzyskaniu wszystkich trzech wartości, podstaw je do wzoru: PCD = A + B + (C x 2). Wynik to średnica okręgu, na którym rozmieszczone są otwory.

Metoda 2: Z użyciem współczynnika

Ta metoda jest często uważana za prostszą, jeśli masz pewność co do precyzyjnego pomiaru odległości między środkami otworów:

1. Zmierz odległość między środkami dwóch sąsiednich otworów: Postaraj się jak najdokładniej zmierzyć suwmiarką odległość od środka jednego otworu na śrubę do środka sąsiedniego otworu.
2. Pomnóż przez współczynnik: Otrzymany wynik pomnóż przez stały współczynnik, który dla felg 5-otworowych wynosi 1,701. Wynik to Twoje PCD.

Niezależnie od wybranej metody, kluczowa jest precyzja. Pośpiech i niedokładność mogą prowadzić do błędnych odczytów, a w konsekwencji do zakupu niepasujących felg.

Uniknij frustracji: Najczęstsze błędy popełniane przy pomiarze felg 5-otworowych

Pomiar felg 5-otworowych, choć wykonalny, jest podatny na błędy. Z mojego doświadczenia wynika, że najczęściej popełniane pomyłki to:

• Brak precyzji: Niedokładne ustawienie suwmiarki, zwłaszcza przy mierzeniu odległości między środkami otworów, może zafałszować wynik.
• Błędne odczyty: Pomylenie krawędzi otworów (wewnętrzna z zewnętrzną) lub nieprawidłowe odczytanie skali suwmiarki.
• Niewłaściwe użycie wzoru: Błędy w podstawianiu wartości do wzoru lub zapomnienie o pomnożeniu wartości 'C' przez dwa w Metodzie 1.
• Pomylenie współczynnika: Użycie niewłaściwego współczynnika w Metodzie 2 (dla 5 otworów to zawsze 1,701).
• Brak stabilności felgi: Pomiar na niestabilnej feldze może prowadzić do ruchów i niedokładnych odczytów. Zawsze upewnij się, że felga jest unieruchomiona.

Aby uniknąć tych błędów, zawsze mierzę dwukrotnie i porównuję wyniki. Jeśli mam wątpliwości, proszę o pomoc drugą osobę lub korzystam ze specjalistycznej miarki do PCD.

Inne kluczowe parametry felgi, o których musisz pamiętać

Rozstaw otworów (PCD) to tylko jeden z kilku ważnych parametrów felgi. Aby koło idealnie pasowało do Twojego samochodu i było bezpieczne, musisz zwrócić uwagę również na inne wymiary.

ET (Odsadzenie) co oznacza i jak wpływa na dopasowanie koła?

Parametr ET, czyli odsadzenie (ang. offset), określa, jak głęboko felga jest osadzona w nadkolu. To odległość od płaszczyzny montażowej felgi (tej, która styka się z piastą) do osi symetrii felgi. Wyższe ET oznacza, że felga jest bardziej schowana w nadkolu, niższe ET sprawia, że wystaje bardziej na zewnątrz. Niewłaściwe ET może prowadzić do wielu problemów: felga może ocierać o elementy zawieszenia lub nadwozia, co jest nie tylko irytujące, ale i niebezpieczne. Może też wpływać na prowadzenie samochodu i szybsze zużycie łożysk.

Otwór centrujący (CH) dlaczego jego średnica jest równie ważna jak rozstaw?

Średnica otworu centralnego (CH) to średnica otworu w środku felgi, który pasuje na piastę samochodu. Jest to absolutnie krytyczny parametr! Otwór centralny odpowiada za prawidłowe centrowanie felgi na piaście. Jeśli średnica otworu w feldze jest zbyt mała, felga po prostu nie wejdzie na piastę. Jeśli jest zbyt duża, felga nie będzie idealnie wyśrodkowana, co spowoduje wibracje podczas jazdy i nierównomierne obciążenie śrub. Właściwe centrowanie to podstawa stabilności i komfortu.

Pierścienie centrujące: Kiedy są niezbędne do prawidłowego montażu?

W przypadku, gdy średnica otworu centralnego w feldze jest większa niż średnica piasty w Twoim samochodzie, konieczne jest zastosowanie pierścieni centrujących. Są to specjalne redukcje, które wypełniają przestrzeń między otworem w feldze a piastą, zapewniając idealne wyśrodkowanie. Bez nich felga nie będzie prawidłowo osadzona, a Ty będziesz odczuwał wibracje. Pamiętaj, że pierścienie centrujące nie przenoszą obciążeń ich jedynym zadaniem jest prawidłowe centrowanie koła. Obciążenia przejmują śruby.

Co zrobić, gdy rozstaw otworów w feldze nie pasuje?

Zdarza się, że znajdziemy idealne felgi, ale ich rozstaw otworów minimalnie różni się od tego, którego potrzebujemy. Na szczęście istnieją rozwiązania, które pozwalają na korektę, choć zawsze należy podchodzić do nich z rozwagą.

Śruby i nakrętki "pływające" ratunek przy minimalnych różnicach

Jeśli różnica w rozstawie otworów jest niewielka, zazwyczaj do 2 milimetrów (np. felga ma rozstaw 5x110, a piasta 5x112), możemy zastosować śruby lub nakrętki "pływające". Charakteryzują się one ruchomym stożkiem, który pozwala na niewielką korektę osiowości. Dzięki temu, mimo minimalnej różnicy w rozstawie, śruby mogą prawidłowo ułożyć się w otworach felgi, zapewniając bezpieczny montaż. To rozwiązanie jest stosunkowo proste i skuteczne, ale pamiętaj, że działa tylko przy naprawdę małych odchyleniach.

Przeczytaj również: Jak pomalować felgi aluminiowe? DIY, koszty i trwałość

Adaptery zmieniające rozstaw: Kiedy to rozwiązanie ma sens, a kiedy jest ryzykowne?

W przypadku większych różnic w rozstawie otworów, a także gdy chcemy zamontować felgi o zupełnie innym PCD (np. z 4x100 na 5x112), stosuje się dystanse zmieniające rozstaw, czyli adaptery. Są to elementy przykręcane do piasty, które z jednej strony mają otwory pasujące do piasty, a z drugiej szpilki lub otwory o innym rozstawie, do których przykręca się felgę. Adaptery są rozwiązaniem bardziej inwazyjnym i mają swoje wady. Zwiększają odsadzenie koła (ET), co może wpłynąć na pracę zawieszenia i łożysk. Dodatkowo, każdy element pośredniczący w połączeniu koła z piastą to potencjalne źródło problemów. Zawsze zalecam ostrożność i konsultację ze specjalistą przed zastosowaniem adapterów, aby upewnić się, że nie zagrozi to bezpieczeństwu i nie wpłynie negatywnie na prowadzenie pojazdu.
