Gniazdo zapalniczki samochodowej to element, który przeszedł fascynującą ewolucję. Od prostego narzędzia do odpalania papierosów stało się uniwersalnym portem zasilającym 12V, niezbędnym do obsługi niemal całej elektroniki, którą zabieramy dziś w podróż. Zrozumienie, jak działa, z czego się składa i jak bezpiecznie z niego korzystać, jest kluczowe dla każdego kierowcy, który chce efektywnie i bezpiecznie zasilać swoje urządzenia w pojeździe.
Gniazdo zapalniczki samochodowej to uniwersalne źródło zasilania 12V poznaj jego budowę i zastosowania.
- Gniazdo zapalniczki to standardowe źródło prądu stałego 12V (lub 24V w ciężarowych).
- Składa się z gniazda i wyjmowanego wkładu (w przypadku klasycznej zapalniczki), które po połączeniu zamykają obwód elektryczny.
- Współcześnie służy głównie jako uniwersalny port zasilający dla ładowarek, wideorejestratorów, nawigacji i innych akcesoriów.
- Najczęstsze problemy to przepalony bezpiecznik, korozja styków lub uszkodzenia mechaniczne.
- Kluczowe dla bezpieczeństwa jest przestrzeganie limitów mocy (zazwyczaj 120-180W) i nigdy nie stosowanie bezpieczników o wyższym amperażu niż zalecany.
Anatomia gniazda zapalniczki: co kryje się pod zaślepką?
Gniazdo zapalniczki samochodowej, choć z zewnątrz wydaje się proste, to w istocie przemyślany element instalacji elektrycznej pojazdu. Jest to źródło prądu stałego o napięciu 12V w samochodach osobowych, natomiast w ciężarowych czy autobusach możemy spotkać się z napięciem 24V. Składa się z cylindrycznego otworu, w którym umieszczone są metalowe styki jeden centralny i dwa boczne. W przypadku klasycznej zapalniczki, do tego gniazda wkłada się specjalny, wyjmowany wkład, zawierający spiralę grzewczą, która po wciśnięciu rozgrzewa się do czerwoności. Całość jest zaprojektowana tak, aby zapewnić bezpieczne i stabilne połączenie elektryczne.

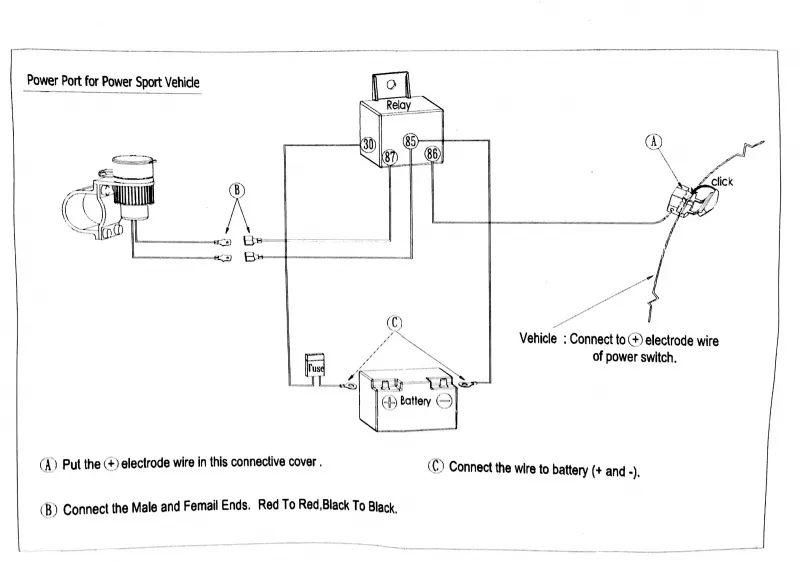

Budowa krok po kroku: jak prąd trafia do Twoich urządzeń?
Kiedy włożymy wtyczkę urządzenia lub wkład zapalniczki do gniazda, rozpoczyna się precyzyjny proces. Prąd z instalacji samochodu, zazwyczaj zabezpieczony bezpiecznikiem, dociera do gniazda. Wtyczka, czy to zapalniczki, czy ładowarki, posiada centralny pin, który styka się z dodatnim biegunem w gnieździe, oraz boczne blaszki, które łączą się z ujemnym biegunem (masą) pojazdu. W ten sposób obwód elektryczny zostaje zamknięty. Kiedy wkład zapalniczki jest wciśnięty, jego elementy wewnętrzne dociskają się do styków gniazda, pozwalając prądowi przepłynąć przez spiralę grzewczą i ją rozgrzać. W przypadku ładowarki, prąd jest po prostu dostarczany do podłączonego urządzenia.
Rola poszczególnych elementów: grzałka, styki i tajemnicza sprężyna bimetaliczna
Każdy element gniazda i wkładu zapalniczki ma swoje kluczowe zadanie. Spirala grzewcza, czyli grzałka, wykonana jest z materiału o wysokiej rezystancji. To właśnie ona, pod wpływem przepływającego prądu, szybko się nagrzewa, osiągając temperaturę wystarczającą do zapalenia papierosa. Styki w gnieździe i na wkładzie zapewniają prawidłowy przepływ prądu i są zaprojektowane tak, aby utrzymać stabilne połączenie. Najciekawszym elementem w klasycznej zapalniczce jest jednak sprężyna bimetaliczna. Jest to specjalny rodzaj sprężyny wykonanej z dwóch różnych metali, które rozszerzają się w różnym stopniu pod wpływem ciepła. Kiedy spirala grzewcza osiągnie odpowiednią temperaturę, sprężyna bimetaliczna odkształca się i w efekcie wypycha wkład zapalniczki na zewnątrz, sygnalizując, że jest gotowa do użycia. To sprytne rozwiązanie zapobiega przegrzewaniu się i stanowi rodzaj termicznego zabezpieczenia.

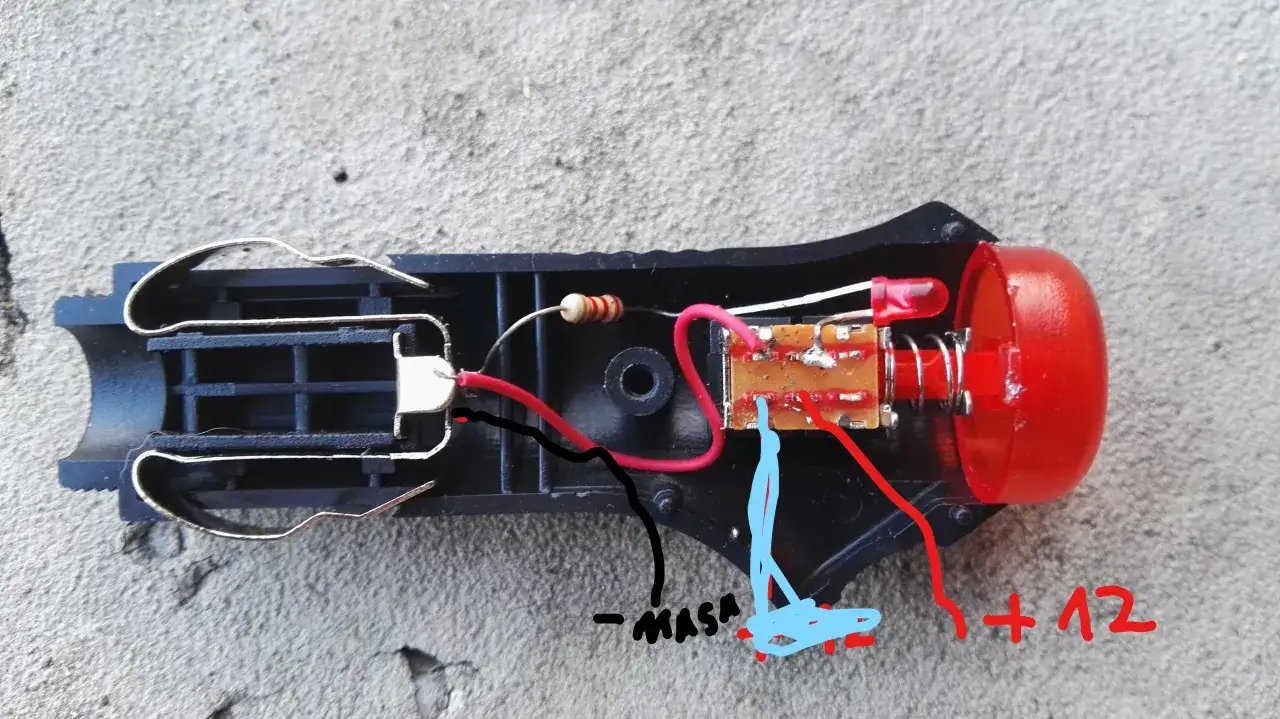

Gdzie jest plus, a gdzie minus? Podstawy, które musisz znać
Dla prawidłowego działania i bezpieczeństwa ważne jest, aby wiedzieć, gdzie w gnieździe zapalniczki znajdują się bieguny. Centralny punkt, czyli mały pin na dnie gniazda, to zawsze biegun dodatni (+). Natomiast boczne ścianki gniazda, często metalowe, stanowią biegun ujemny (-), czyli masę pojazdu. Większość urządzeń jest zaprojektowana tak, aby prawidłowo podłączyć się do tego standardu, ale warto o tym pamiętać, zwłaszcza przy samodzielnych naprawach czy eksperymentach.
Klasyczna zapalniczka: jak powstaje żar w kilka sekund?
Pamiętam czasy, gdy klasyczna zapalniczka była nieodłącznym elementem każdego samochodu. Jej działanie jest proste, ale genialne. Po wciśnięciu wkładu zapalniczki do gniazda, sprężyna utrzymuje go w pozycji "załączonej", zamykając obwód elektryczny. Prąd zaczyna przepływać przez spiralę grzewczą, która w ciągu kilku sekund rozgrzewa się do czerwoności. Kiedy spirala osiągnie odpowiednią temperaturę, wspomniana wcześniej sprężyna bimetaliczna, pod wpływem ciepła, odgina się, zwalniając mechanizm. Wkład zapalniczki z charakterystycznym "kliknięciem" wyskakuje na zewnątrz, gotowy do użycia. To właśnie ten moment sygnalizuje, że spirala jest wystarczająco gorąca.
Czy to rozwiązanie jest jeszcze stosowane w nowych autach?
W dzisiejszych czasach klasyczna zapalniczka samochodowa staje się coraz rzadszym widokiem w nowych pojazdach. Producenci samochodów, odpowiadając na zmieniające się potrzeby kierowców, coraz częściej rezygnują z wkładu zapalniczki na rzecz uniwersalnego gniazda 12V, które służy wyłącznie jako źródło zasilania. W wielu modelach zamiast zapalniczki znajdziemy po prostu zaślepkę lub od razu port USB. To naturalna ewolucja, odzwierciedlająca fakt, że gniazdo 12V jest dziś wykorzystywane głównie do zasilania elektroniki, a nie do palenia tytoniu.

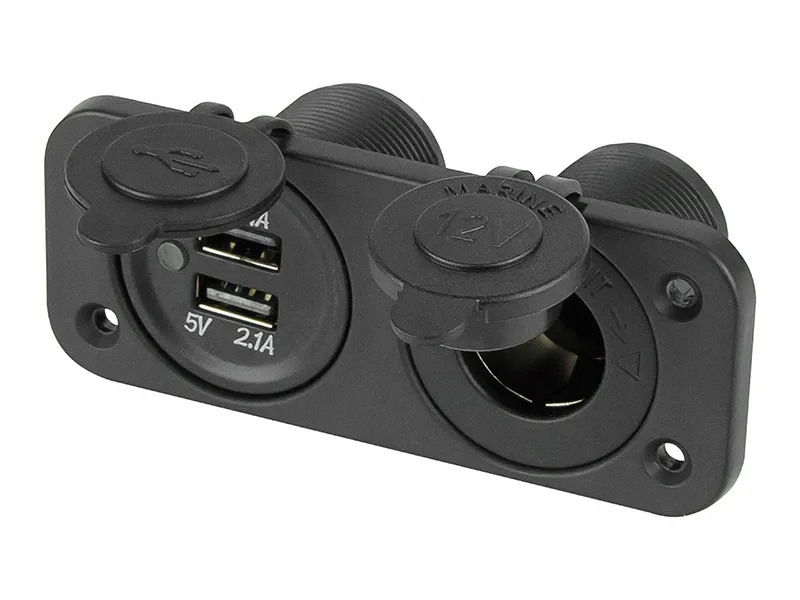

Gniazdo 12V jako uniwersalne źródło prądu: co możesz do niego podłączyć?
Jak wspomniałem, pierwotna funkcja gniazda zapalniczki, czyli dostarczanie żaru do papierosów, odeszła w cień. Dziś jest to przede wszystkim niezastąpione źródło zasilania 12V dla szerokiej gamy urządzeń elektronicznych, które stały się nieodłącznym elementem naszych podróży. Bez niego trudno wyobrazić sobie komfortowe i bezpieczne korzystanie z nowoczesnej technologii w samochodzie. Możliwości są naprawdę szerokie:
- Ładowarki do telefonów, tabletów, laptopów (z portami USB-A, USB-C).
- Wideorejestratory i kamery cofania.
- Nawigacje GPS.
- Transmitery FM/Bluetooth, umożliwiające odtwarzanie muzyki z telefonu na radiu samochodowym.
- Przenośne lodówki, odkurzacze samochodowe, podgrzewane kubki.
- Rozgałęziacze do podłączania wielu urządzeń.
Adaptery i ładowarki: jak bezpiecznie zasilać smartfon i laptopa?
Kluczem do bezpiecznego i efektywnego korzystania z gniazda 12V jest odpowiedni dobór adapterów i ładowarek. Na rynku dostępnych jest mnóstwo ładowarek samochodowych z portami USB-A, a coraz częściej także z szybkimi portami USB-C, które pozwalają na ładowanie smartfonów, tabletów, a nawet niektórych laptopów. Zawsze zwracaj uwagę na certyfikaty bezpieczeństwa i jakość wykonania. Tanie, niesprawdzone ładowarki mogą nie tylko uszkodzić ładowane urządzenie, ale także doprowadzić do przeciążenia instalacji samochodowej. Upewnij się, że adapter dostarcza odpowiednie napięcie i natężenie prądu dla Twojego sprzętu.
Niezbędne akcesoria w trasie: wideorejestratory, nawigacje i transmitery FM
Dla wielu kierowców gniazdo 12V to centrum dowodzenia w podróży. Wideorejestratory, które zasilane są właśnie z tego portu, stały się standardem, zapewniając dowody w razie kolizji. Nawigacje GPS, choć często wbudowane w samochody, nadal bywają zasilane z gniazda, zwłaszcza te przenośne. A co z muzyką? Jeśli Twój samochód nie ma Bluetooth, transmiter FM podłączony do gniazda 12V pozwoli Ci przesyłać dźwięk ze smartfona do radia samochodowego, znacząco zwiększając komfort podróży. To wszystko pokazuje, jak wszechstronne stało się to źródło zasilania.
Więcej niż jedno urządzenie: czy rozgałęziacze są bezpieczne i jak ich używać?
Często zdarza się, że potrzebujemy zasilić więcej niż jedno urządzenie jednocześnie. Wtedy z pomocą przychodzą rozgałęziacze gniazda zapalniczki. Pozwalają one na podłączenie kilku ładowarek czy akcesoriów do jednego portu. Pamiętaj jednak, że ich używanie wymaga ostrożności. Każde gniazdo 12V ma swój limit mocy (zazwyczaj 120-180W), a podłączenie zbyt wielu prądożernych urządzeń może doprowadzić do przeciążenia instalacji i przepalenia bezpiecznika. Zawsze sprawdź sumaryczną moc podłączanych urządzeń i upewnij się, że nie przekracza ona limitu Twojego gniazda. Wybieraj rozgałęziacze z własnym bezpiecznikiem i solidnym wykonaniem.
Nietypowe gadżety: odkurzacze, lodówki i kubki termiczne zasilane z gniazda
Oprócz standardowych ładowarek, gniazdo 12V potrafi zasilić także bardziej nietypowe, ale niezwykle przydatne gadżety. W podróży docenisz przenośną lodówkę samochodową, która utrzyma napoje w chłodzie, lub podgrzewany kubek termiczny, który pozwoli cieszyć się ciepłą kawą. Po powrocie z wycieczki przyda się samochodowy odkurzacz, który pomoże szybko posprzątać wnętrze pojazdu. Wszystkie te urządzenia, choć często o większym poborze mocy, są projektowane do zasilania z gniazda 12V, co czyni je niezwykle praktycznymi w codziennym użytkowaniu samochodu.
Zapalniczka nie działa? Przewodnik po najczęstszych awariach i ich rozwiązaniach
Niemal każdy kierowca doświadczył sytuacji, gdy gniazdo zapalniczki nagle przestaje działać. To frustrujące, zwłaszcza gdy potrzebujemy naładować telefon czy zasilić nawigację. Z mojego doświadczenia wynika, że najczęstszą przyczyną jest przepalony bezpiecznik, ale problem może leżeć także w korozji styków, uszkodzeniach mechanicznych lub po prostu w złym połączeniu. Na szczęście wiele z tych usterek możemy zdiagnozować i naprawić samodzielnie, bez konieczności wizyty u mechanika.
Główny podejrzany: przepalony bezpiecznik jak go znaleźć i wymienić?
Przepalony bezpiecznik to zdecydowanie najczęstsza przyczyna niedziałającego gniazda 12V. Bezpieczniki przepalają się, aby chronić instalację elektryczną samochodu przed przeciążeniem lub zwarciem. Zazwyczaj gniazdo zapalniczki jest chronione bezpiecznikiem o wartości 10A, 15A lub 20A. Wymiana bezpiecznika jest prosta, ale wymaga precyzji i znajomości kilku podstawowych zasad. Poniżej przedstawiam kroki, które pozwolą Ci samodzielnie rozwiązać ten problem:

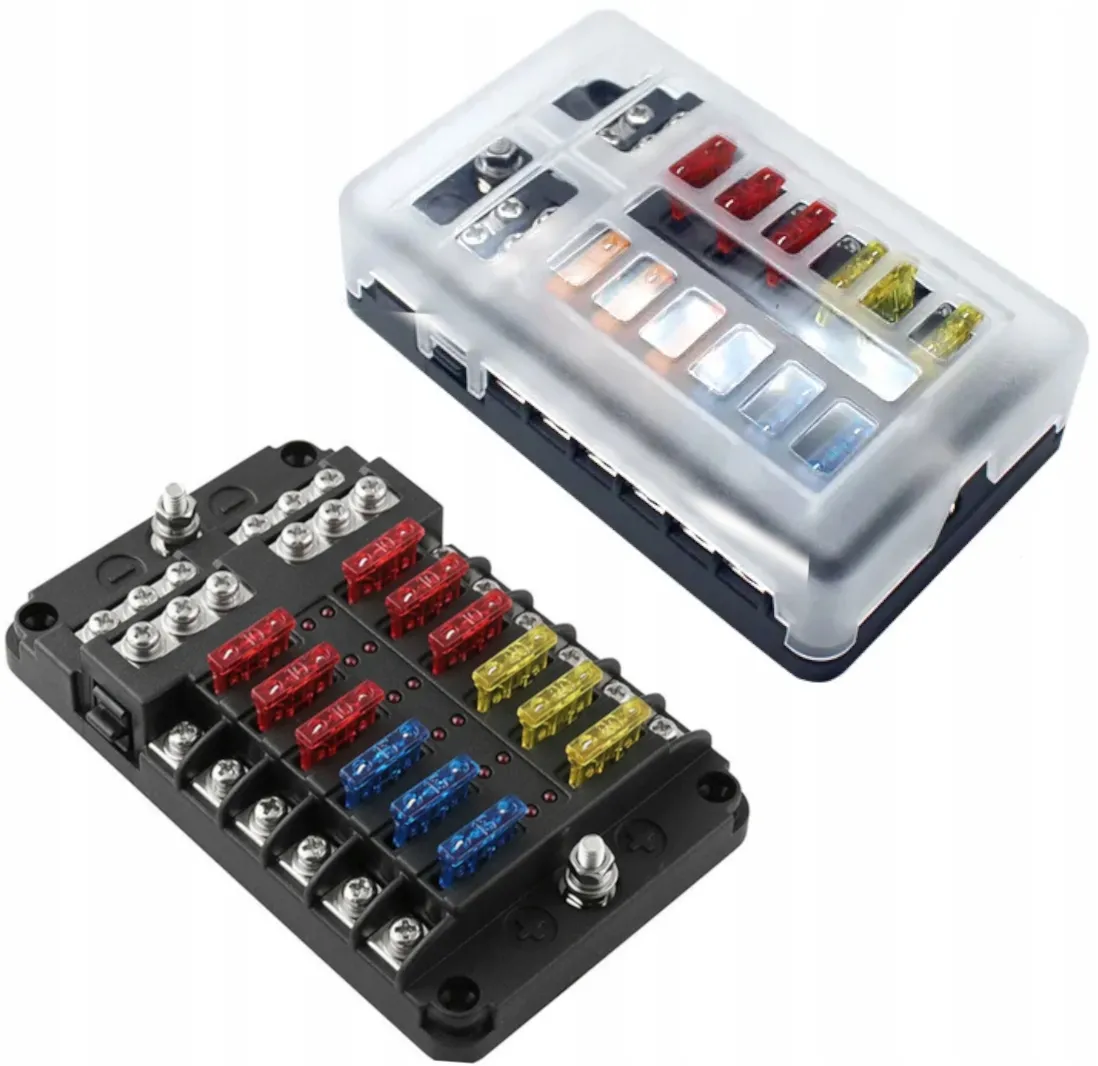

Krok 1: Lokalizacja skrzynki z bezpiecznikami w Twoim modelu auta
Pierwszym krokiem jest zlokalizowanie skrzynki bezpieczników. W większości samochodów znajdziesz ją w jednym z trzech miejsc: pod deską rozdzielczą (często po stronie kierowcy, obok lewej nogi), pod maską silnika (w komorze silnika) lub w bagażniku. Zawsze zacznij od sprawdzenia instrukcji obsługi swojego pojazdu tam znajdziesz dokładną lokalizację i schemat bezpieczników.
Krok 2: Identyfikacja właściwego bezpiecznika (schemat i oznaczenia)
Po znalezieniu skrzynki bezpieczników, musisz zidentyfikować ten odpowiedzialny za gniazdo zapalniczki (lub gniazdo 12V, accessory socket, power outlet). Na wewnętrznej stronie pokrywy skrzynki lub w instrukcji obsługi znajdziesz schemat z oznaczeniami. Szukaj symboli takich jak zapalniczka, gniazdo 12V lub skrótów typu "CIG", "ACC", "PWR OUTLET". Zwróć uwagę na numer bezpiecznika i jego amperaż.
Krok 3: Bezpieczna wymiana i dobór odpowiedniej wartości (Ampery)
Gdy już zlokalizujesz przepalony bezpiecznik (zazwyczaj ma przerwany drucik w środku), użyj specjalnych szczypiec do bezpieczników (często dołączonych do skrzynki) lub małych kombinerek, aby go wyjąć. Kluczowe jest, aby wymienić go na nowy bezpiecznik o IDENTYCZNEJ wartości amperażu! Nigdy nie używaj bezpiecznika o wyższym amperażu, ponieważ może to doprowadzić do przegrzania przewodów, a nawet pożaru. Włóż nowy bezpiecznik w to samo miejsce, upewniając się, że jest dobrze osadzony. Po wymianie sprawdź, czy gniazdo działa.
Brud i korozja: cichy wróg dobrego połączenia i jak sobie z nim radzić
Nie zawsze winny jest bezpiecznik. Czasami problemem jest brud, kurz, resztki jedzenia, a nawet korozja, które gromadzą się wewnątrz gniazda. Mogą one zakłócać prawidłowy przepływ prądu, powodując niestabilne połączenie lub całkowity brak zasilania. Aby temu zaradzić, możesz spróbować delikatnie wyczyścić wnętrze gniazda. Użyj suchego patyczka kosmetycznego lub pędzelka, aby usunąć luźne zabrudzenia. W przypadku korozji, możesz użyć specjalnego preparatu do czyszczenia styków elektrycznych (dostępnego w sklepach motoryzacyjnych), ale pamiętaj, aby zrobić to przy wyłączonym zapłonie i odłączonym akumulatorze, aby uniknąć zwarcia.
Problem z "wyskakującą" wtyczką? Sprawdź te elementy
Czy zdarzyło Ci się, że wtyczka ładowarki ciągle "wyskakuje" z gniazda, przerywając ładowanie? To częsty problem, który zazwyczaj ma dwie przyczyny. Po pierwsze, wygięte lub zużyte blaszki mocujące wewnątrz samego gniazda. Odpowiadają one za utrzymanie wtyczki na miejscu. Możesz spróbować delikatnie je podgiąć (przy wyłączonym zapłonie!), aby zapewnić lepszy docisk. Po drugie, problemem może być niedopasowanie wtyczki urządzenia. Niektóre wtyczki są po prostu zbyt luźne lub mają inny kształt, który nie zapewnia stabilnego połączenia. Warto wtedy spróbować innej ładowarki, aby wykluczyć problem z samym urządzeniem.
Kiedy problem leży głębiej: uszkodzone przewody lub samo gniazdo
Jeśli po sprawdzeniu bezpiecznika, wyczyszczeniu styków i upewnieniu się, że wtyczka jest dobrze osadzona, gniazdo nadal nie działa, problem może być bardziej złożony. Może to być uszkodzenie mechaniczne samego gniazda (np. pęknięcie, deformacja), poluzowanie lub przerwanie przewodów doprowadzających prąd do gniazda, a nawet usterka w głębszej części instalacji elektrycznej. W takich przypadkach, zwłaszcza jeśli nie czujesz się pewnie w samodzielnych naprawach elektrycznych, zdecydowanie zalecam wizytę u wykwalifikowanego mechanika lub elektryka samochodowego. Niewłaściwa ingerencja w instalację elektryczną może prowadzić do poważniejszych uszkodzeń.
Diagnostyka dla początkujących: jak sprawdzić co się zepsuło bez wizyty u mechanika?
Zanim zdecydujesz się na wizytę u mechanika, możesz samodzielnie przeprowadzić kilka prostych testów, aby zdiagnozować problem z gniazdem zapalniczki. To pozwoli Ci zaoszczędzić czas i pieniądze, a często okazuje się, że usterka jest naprawdę błaha. Oto moje sprawdzone metody, które każdy może zastosować:
Test za pomocą innego urządzenia: najprostsza metoda weryfikacji
To najprostszy i najszybszy sposób na sprawdzenie, czy problem leży po stronie gniazda, czy podłączanego sprzętu. Po prostu podłącz do gniazda inne urządzenie, o którym wiesz na pewno, że działa (np. inną ładowarkę, małą lampkę LED z wtyczką 12V). Jeśli drugie urządzenie również nie działa, to znak, że problem jest w gnieździe. Jeśli działa, to usterka leży w Twoim pierwotnym sprzęcie.
Użycie multimetru: jak poprawnie zmierzyć napięcie w gnieździe?
Jeśli masz dostęp do multimetru (miernika elektrycznego), możesz precyzyjnie sprawdzić, czy do gniazda dociera prąd. Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie do 20V. Włącz zapłon w samochodzie (nie musisz uruchamiać silnika). Włóż czerwoną sondę multimetru do centralnego otworu gniazda (plus), a czarną sondę przyłóż do bocznej ścianki (minus). Jeśli na wyświetlaczu pojawi się wartość około 12V (lub 24V w ciężarowych), oznacza to, że prąd jest obecny, a problem leży gdzie indziej (np. w stykach lub bezpieczniku, który mimo wszystko może być uszkodzony, ale nie całkowicie przerwany).
Oględziny wizualne: na co zwrócić uwagę, zaglądając do środka?
Dokładne oględziny wnętrza gniazda mogą wiele powiedzieć. Przy dobrym oświetleniu zajrzyj do środka i poszukaj śladów korozji, brudu, stopionych plastików, wygiętych blaszek lub innych widocznych uszkodzeń. Zwróć uwagę na centralny pin czy nie jest wciśnięty lub uszkodzony. Czasami już sama wizualna inspekcja pozwala zidentyfikować przyczynę problemu, taką jak np. moneta, która wpadła do gniazda i spowodowała zwarcie.
Przeczytaj również: Jak bezpiecznie podnieść samochód w domu? Poradnik krok po kroku
Bezpieczeństwo przede wszystkim: jak uniknąć zwarcia i uszkodzenia elektroniki?
Korzystanie z gniazda 12V, choć na co dzień wydaje się proste, wymaga świadomości pewnych zasad bezpieczeństwa. Niewłaściwe użytkowanie może prowadzić nie tylko do uszkodzenia podłączonych urządzeń, ale także do poważniejszych problemów z instalacją elektryczną samochodu, a w skrajnych przypadkach nawet do pożaru. Jako Krzysztof Zieliński, zawsze podkreślam, że bezpieczeństwo jest priorytetem, dlatego warto zrozumieć limity i potencjalne ryzyka.
Zrozumienie limitów mocy: ile Watów naprawdę wytrzyma Twoje gniazdo?
Standardowe gniazdo 12V w samochodzie osobowym ma określony limit mocy, który zazwyczaj wynosi od 120W do 180W. Przeliczając to na ampery (przy 12V), daje to nam odpowiednio 10A do 15A. Ta wartość jest kluczowa. Jeśli podłączymy urządzenia, których sumaryczny pobór mocy przekroczy ten limit, dojdzie do przeciążenia instalacji, co natychmiast spowoduje przepalenie bezpiecznika. To właśnie dlatego tak ważne jest, aby przy użyciu rozgałęziaczy sumować moc wszystkich podłączonych akcesoriów i upewnić się, że mieścimy się w bezpiecznym zakresie.
Dlaczego nigdy nie wolno stosować mocniejszego bezpiecznika niż zalecany?
To jest zasada, której nigdy, pod żadnym pozorem, nie wolno łamać! Jeśli bezpiecznik gniazda 12V o wartości 15A ciągle się przepala, pokusa włożenia bezpiecznika 20A lub nawet 30A może być duża. Jednak jest to niezwykle niebezpieczne. Bezpiecznik o wyższym amperażu nie przepali się w momencie przeciążenia, co oznacza, że prąd o zbyt wysokiej wartości będzie płynął przez przewody, które nie są do tego przystosowane. Skutkiem może być przegrzanie i stopienie izolacji przewodów, zwarcie, a w konsekwencji nawet pożar instalacji elektrycznej samochodu. Bezpieczniki są tam po to, aby chronić Twój samochód i Ciebie zawsze używaj bezpieczników o wartości zalecanej przez producenta pojazdu.
Potencjalne ryzyko: od uszkodzenia ładowanego sprzętu po pożar instalacji
Podsumowując, niewłaściwe korzystanie z gniazda 12V i podłączanych do niego urządzeń niesie ze sobą szereg ryzyk. Najmniej poważne to uszkodzenie ładowanego sprzętu (np. telefonu, nawigacji) z powodu niestabilnego napięcia lub zbyt dużego prądu. Poważniejsze konsekwencje to uszkodzenie instalacji elektrycznej samochodu, co może prowadzić do kosztownych napraw. Najgroźniejsze jest jednak ryzyko przegrzania przewodów i pożaru, które może zagrażać życiu i zdrowiu. Dlatego zawsze warto inwestować w certyfikowane akcesoria, przestrzegać limitów mocy i dbać o prawidłowy stan gniazda oraz bezpieczników. To mała cena za spokój i bezpieczeństwo na drodze.
